但如何保障軌道交通安全、可靠運行是一個復雜的信息運用和管理過程。軌道交通運輸是一個完整的大系統,必須建立可靠的、易擴充的、獨立的通信網,傳輸和處理軌道交通運營所需的各種信息的專用通信網,通信在軌道交通系統運輸中起著神經系統和網絡的作用。
通信系統主要功能是在城市軌道交通運行環境下,為車載應用設備和地面應用控制設備之間提供大容量、安全、連續、可靠的雙向通信通道,實現列車與地面間數據、圖像及語音信息的實時、透明的傳輸。
傳輸網絡傳送的信息
城市軌道交通傳輸網絡傳送的信息主要為以下信息:專用電話(含各種調度電話、站間行車電話);無線電話;公務電話;有線廣播;閉路電視(含圖像與控制信息),時鐘;電力監控系統(SCADA);自動售檢票信息(AFC);列車自動監控信息(ATS);火災自動報警系統(FAS);系統維護管理信息;其它運營管理數據或信息。包含了語言、數據及圖像信息。
針對上述網絡管理現狀,傳輸網絡中傳輸?shù)慕^大部分信息是與行車和運營相關的信息,如果傳輸網絡的結構、技術及設備選型不當,將對整個通信網絡的性能產生不可忽視的直接影響。因此,一般在設計過程中著重對傳輸網絡進行方案比選,以確保整個通信系統的可靠、成熟、先進和經濟合理。
城市地鐵售票系統方案
自動售檢票系統(AFC)是基于計算機、通信、網絡和自動控制等技術,實現軌道交通售票、檢票、計費、收費、統計、清分和管理等全過程的自動化系統。由于AFC系統需要承載所有軌道交通的運營財務數據,并與城市公交卡、銀行系統等多個系統互聯,因此,AFC系統也成為軌道交通中的準財務系統,與運營收入息息相關,是軌道交通收益的主要來源 ,其穩定安全可靠性尤為重要。
方案示意圖
城市地鐵門禁系統方案
中央管理級與車站管理級間的信息傳輸采用通信專業提供的10/100M TCP/IP通道傳輸,終端設備通過總線方式連接。在控制中心設一個中央管理工作站,在控制中心及車輛段各設置一個中央授權工作站并配有臺式讀卡器,對門禁卡進行門禁級別、密碼、特殊權限、啟用時間等授權和管理。其操作權限和監控范圍由中央高級管理員定義。各車站設工作站對車站門禁系統的終端設備進行監控。

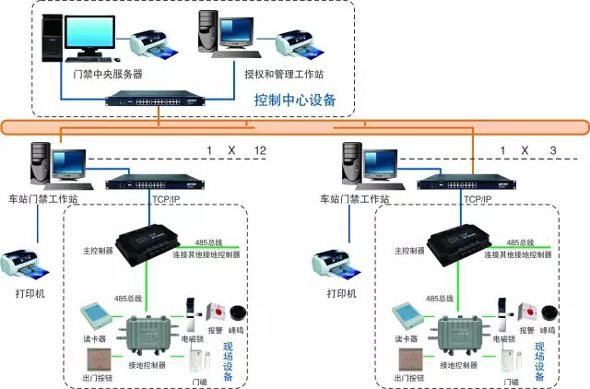

方案示意圖
